智能操作器
- YK-DFD/Q系列智能操作器又稱智能手操器，適合作為DCS系統回路調節控制輸出和智能調節器控制輸出的備用操作器使用，可同時輸入和顯示給定信號和反饋信號，可與各類傳感器、變送器
- 咨詢熱線：
-
產品詳情
YK-DFD/Q系列智能操作器又稱智能手操器，適合作為DCS系統回路調節控制輸出和智能調節器控制輸出的備用操作器使用，可同時輸入和顯示給定信號和反饋信號，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電磁閥、電動調節閥、變頻器等設備進行控制、報警控制、數據采集等功能。
智能操作器可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門，可接在各種調節器或計算機控制系統之后作備用儀表，不對機組施加自動調節作用，僅能實現機組啟動、停機、并網后的能使機組帶上額定負荷，以及接受事故信號后能使機組自動停機的裝置。
D型手操器是一臺由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器的電機，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號，即當調節器接收到操作器的手動狀態信號時，調節器對閥位進跟蹤。
Q型操作器是一臺由調節器或DCS傳入的控制信號和執行器反饋來的閥門位置信號進行運算后，輸出線性電流或電壓信號直接驅動氣動閥，控制閥門的開關，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號，即當調節器接收到操作器的手動狀態信號時，調節器對閥位進行跟蹤。
硬手操是一臺無自動控制的操作器，僅接收閥位信號，通過人機對話控制輸出，輸出的信號可以是正反轉電信號（D型硬手操）或線性電流電壓信號（Q型或硬手操）。并通過閥位信號的接收，顯示閥位，來確定閥門的開度。
技術參數：
測量精度：±0.5%FS+1d ±0.2%FS+1d
模擬輸出準確度:閥位反饋輸出±0.5%FS、控制量輸出±0.5%FS
模擬輸出驅動負載阻抗:電流信號:0～10mA≥1.5KΩ;4～20mA≥250Ω
電壓信號:0～5V1～5V輸出阻抗≤1Ω
模擬輸入阻抗：電流信號：≤50Ω；電壓信號：≤500KΩ
手動/自動狀態輸出：自動狀態為斷；手動狀態為通
遠程手動輸入EM1：低電平接通，EM1動能有效，斷開無效。
遠程手動輸入EM2：低電平接通，EM2動能有效，斷開無效。
斷電器接點容量：AC220V，3A（阻性負載）
儀表斷電后設置的參數保持時間：≥20年
絕緣強度：交流電壓1500V、1分鐘
絕緣阻抗：50MΩ以上
供電電源：220V、50HZ、≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：≤85%，無腐蝕性氣體，無震動場合。

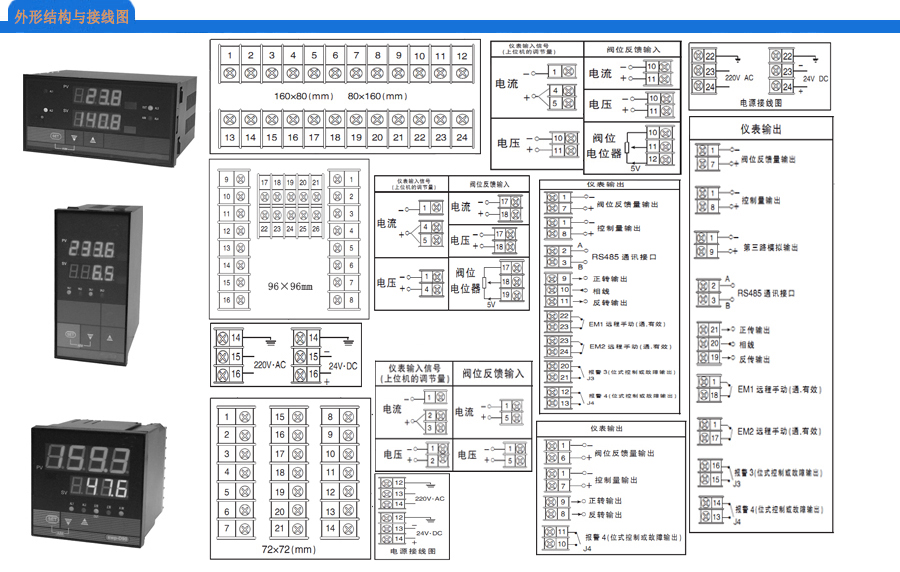

智能手操器選型表：
智能操作器可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門，可接在各種調節器或計算機控制系統之后作備用儀表，不對機組施加自動調節作用，僅能實現機組啟動、停機、并網后的能使機組帶上額定負荷，以及接受事故信號后能使機組自動停機的裝置。
D型手操器是一臺由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器的電機，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號，即當調節器接收到操作器的手動狀態信號時，調節器對閥位進跟蹤。
Q型操作器是一臺由調節器或DCS傳入的控制信號和執行器反饋來的閥門位置信號進行運算后，輸出線性電流或電壓信號直接驅動氣動閥，控制閥門的開關，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號，即當調節器接收到操作器的手動狀態信號時，調節器對閥位進行跟蹤。
硬手操是一臺無自動控制的操作器，僅接收閥位信號，通過人機對話控制輸出，輸出的信號可以是正反轉電信號（D型硬手操）或線性電流電壓信號（Q型或硬手操）。并通過閥位信號的接收，顯示閥位，來確定閥門的開度。
技術參數：
測量精度：±0.5%FS+1d ±0.2%FS+1d
模擬輸出準確度:閥位反饋輸出±0.5%FS、控制量輸出±0.5%FS
模擬輸出驅動負載阻抗:電流信號:0～10mA≥1.5KΩ;4～20mA≥250Ω
電壓信號:0～5V1～5V輸出阻抗≤1Ω
模擬輸入阻抗：電流信號：≤50Ω；電壓信號：≤500KΩ
手動/自動狀態輸出：自動狀態為斷；手動狀態為通
遠程手動輸入EM1：低電平接通，EM1動能有效，斷開無效。
遠程手動輸入EM2：低電平接通，EM2動能有效，斷開無效。
斷電器接點容量：AC220V，3A（阻性負載）
儀表斷電后設置的參數保持時間：≥20年
絕緣強度：交流電壓1500V、1分鐘
絕緣阻抗：50MΩ以上
供電電源：220V、50HZ、≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：≤85%，無腐蝕性氣體，無震動場合。
智能手操器選型表：
| YK | 企標 |
|
DFD DFQ |
電動手操器(輸出正轉、反轉信號) 氣動手操器（輸出電流信號） |
| 9 | 設計程序（9000系列） |
| 代 碼 | 顯示方式 |
|
1 2 3 4 |
單屏+雙光柱 雙屏+單光柱 雙屏+雙光柱 三屏顯示 |
| 代 碼 | 輸入方式 |
|
1 2 3 |
電流信號（4~20mA、0~10mA） 電壓信號（0~5V、1~5V） 特殊輸入訂貨時說明 |
| 代 碼 | 控制輸出及調節方式（下表中前為DFD選項，后為DFQ選項） |
|
1 2 3 4 5 6 |
正轉、反轉+上、下限報警 正轉、反轉+手動輸出 正轉、反轉+EM1功能 正轉、反轉+EM2功能 正轉、反轉+開機手動功能 正轉、反轉+上、下限限幅功能 |
|
1 2 3 4 5 6 |
輸出直流（0～10mA、4～20mA）+上、下限報警 輸出直流（0～10mA、4～20mA）+手動輸出 輸出直流（0～10mA、4～20mA）+EM1功能 輸出直流（0～10mA、4～20mA）+EM2功能 輸出直流（0～10mA、4～20mA）+開機手動功能 輸出直流 （0～0mA、4～20mA）+上、下限限幅功能 |
| 代 碼 | 外形尺寸 |
|
H V F Q |
橫式160×80mm （開孔152×76mm） 豎式80×160mm （開孔76×152mm） 方式96×96mm (開孔92×92mm) 方式72×72mm (開孔68×68mm) |
| 代 碼 | 閥位反饋輸入方式 |
|
A B C D E F |
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出～5V 特殊信號送輸出（訂貨說明）） |
| 代 碼 | 控制量變送輸出 |
|
a b c d e f |
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號送輸出（訂貨說明） |
| 代 碼 | 24V直流輸出 |
|
無 P |
缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源） |
| 代 碼 | 通訊接口 |
|
無 T1 T2 T3 |
缺省為不帶通訊接口 帶RS485 MODBUS-RTu 帶RS485 JCBUS 帶RS232通訊接口 |
| 代 碼 | 供電電源 |
|
K W |
220V AC 24V DC |
